Hệ thống EDI cho ngành sản xuất điện tử - xi mạ - chất bán dẫn

1. Ngành sản xuất thiết bị điện tử tại Việt Nam




- Ngành sản xuất linh kiện điện tử đang là một trong những ngành công nghiệp hỗ trợ được Việt Nam ưu tiên phát triển. Chính vì vậy, nhiều nhà đầu tư nước ngoài đã chọn đầu tư các công ty sản xuất linh kiện điện tử vào Việt Nam.

- Theo ghi nhận, nhà máy sản xuất linh kiện điện tử tại Việt Nam đang có tốc độ phát triển tốt. Nhờ thế phục vụ tốt cho quá trình chuyển đổi mô hình tăng trưởng tại Việt Nam.

- Đến nay, lĩnh vực này đã thu hút hơn 10 tỷ USD vốn FDI với các tên tuổi lớn như: LG, Samsung, Foxconn, Intel, LG, Panasonic,…. Kéo theo đó là sự xuất hiện các doanh nghiệp cung ứng linh kiện và phụ kiện cho các sản phẩm điện tử đó.



2. Nước cấp cho sản xuất thiết bị điện tử


- Ngành sản xuất linh kiện điện tử và các nhà máy sản xuất linh kiện điện tử trong nước đã có "dấu chân" của những "gã khổng lồ" Samsung, Intel, LG, Canon, Panasonic,… Các “gã khổng lồ” này đều đã xây dựng và đặt nhà máy sản xuất tại Việt Nam, yêu cầu khắt khe về những nguyên liệu đầu vào với chất lượng tốt nhất, nhằm đưa ra những sản phẩm chất lượng chiếm thị phần lên trên thế giới.
- Trong ngành sản xuất thiết bị điện tử, nước sạch là nguồn nguyên liệu thiết yếu, đóng vai trò quan trọng quyết định đối với chất lượng và sự an toàn của từng sản phẩm. Do vậy, tại mỗi doanh nghiệp, hệ thống xử lý nước cấp cho hoạt động sản xuất phải được quản lý nghiêm ngặt, đảm bảo đồng thời các yếu tố: chất lượng và vận hành tốt.



3. Tiêu chuẩn nước cấp cho hoạt động sản xuất thiết bị điện tử

Nước cấp cho hoạt động sản xuất thiết bị điện tử thường được kiểm soát nghiêm ngặt nhằm đảm bảo chất lượng sản phẩm. Nước cấp cho hoạt động sản xuất của nhà máy linh kiện điện tử phải là nước siêu tinh khiết và được sử dụng trong các công đoạn sản xuất điện tử sau:

- Rửa các thành phần chất bán dẫn trong sản xuất

- Nước sử dụng để làm sạch và hoạt động khắc, quá trình oxy hóa bề mặt silicon, chuẩn bị mạ,…

- Các ứng dụng trong phát triển và chế tạo các thiết bị bán dẫn, thiết bị màng mỏng, diot phát sáng, hình ảnh, mạch in, các thiết bị bộ nhớ, các thiết bị hút chân không, hoặc các thiết bị điện.

Tiêu chuẩn nước cấp áp dụng cho hoạt động sản xuất điện tử dựa trên kích thước thiết bị sản xuất. Cụ thể:



Chỉ tiêu	Loại E1	Loại E1.1	Loại E1.2	Loại E2	Loại E3	Loại E4
Độ rộng của thiết bị điện tử sản xuất (mm)	0.5 - 1	0.25 - 0.35	0.09 - 0.18	1 - 5	Trên 5	Sử dụng cho giải pháp mạ và cho các ứng dụng khác
Điện trở (25 độ C) (Trực tuyến)	18.1	18.2	18.2	16.5	12	0.5
TOC – Total organic carbon – Tổng carbon hữu cơ (mg/l) (online cho dưới 10 ppb)	5	2	1	50	300	1000
Oxy hòa tan (mg/l)	25	10	3	-	-	-
Phần còn lại trên ống sau khi bay hơi (mg/l)	11	0.5	0.1	-	-	-
Vi khuẩn trong CFU/ 100ml	5	3	1	10	50	100
Silic tổng (mg/l)	5	3	1	10	50	1000
Silic hòa tan (mg/l)	3	1	0.5	-	-	-
Amoni	0.1	0.1	0.05	-	-	-
Clorua	0.1	0.05	0.02	1	10	1000
Florua	0.1	0.05	0.03	-	-	-
Nitrat	0.1	0.05	0.02	1	5	500
Photphat	0.1	0.05	0.02	1	5	500
Sunfat	0.1	0.05	0.02	1	5	500
Canxi	0.05	0.02	0.002	-	-	-
Magie	0.05	0.02	0.002	-	-	-
Mangan	0.05	0.02	0.002	-	-	-
Niken	0.05	0.02	0.002	1	2	500
Kali	0.05	0.02	0.005	2	5	500
Natri	0.05	0.02	0.005	1	5	1000

(*) Khuyến nghị các loại chất lượng nước áp dụng như sau:

Loại E1: Sản xuất các thiết bị có chiều rộng từ 0.5 đến 1 mm

Loại E1.1: Sản xuất các thiết bị có chiều rộng từ 0.25 đến 0.35 mm

Loại E1.2: Sản xuất các thiết bị có chiều rộng từ 0.09 đến 0.18 mm. Đây là nước dành cho những ứng dụng quan trọng nhất.

Loại E2: Sản xuất các thiết bị có chiều rộng từ 1 đến 5 mm

Loại E3: Sản xuất các thiết bị có chiều rộng lớn hơn 5 mm. Loại này có thể được sử dụng để sản xuất linh kiện lớn hơn và một số thành phần nhỏ không bị ảnh hưởng bởi một lượng nhỏ tạp chất

Loại E4: Thường được sử dụng cho giải pháp mạ và cho các ứng dụng khác mà sử dụng chất lượng nước thấp hơn.

 

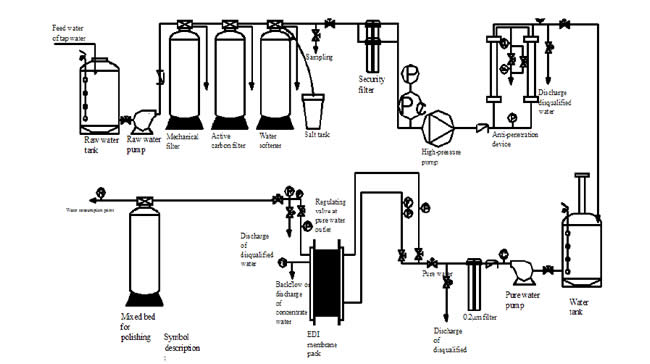

4. Giải pháp xử lý nước cấp sản xuất điện tử do PIKOM cung cấp




- Hệ thống tiền xử lý chức năng giảm tải áp lực lọc cho hệ thống RO, bao gồm:

+ Cột vật liệu lọc đa tầng: Loại bỏ các chất rắn lơ lửng có kích thước lớn hơn 10µm và các kim loại nặng như Sắt và mangan

+ Cột vật liệu than hoạt tính: Loải bỏ clo dư, màu, mùi,

+ Cột vật liệu làm mềm nước: Loại bỏ các Canxi và Magie

+ Phin lọc chứa lõi PP: Loại bỏ các chất rắn lơ lửng có kích thước lớn hơn 5µm

- Hệ thống RO (1 hoặc 2 cấp – Phụ thuộc vào yếu tố chất lượng nước cấp đầu nguồn mà PIKOM sẽ xem xét và lựa chọn công nghệ phù hợp): Thiết bị thẩm thấu ngược là thiết bị khử muối quan trọng trong quy trình này. Nhờ áp lực cao của bơm trục đứng, nước được đưa qua màng lọc RO với mặt lọc cực nhỏ 0.0001µm loại bỏ tới 99% chất rắn hòa tan (TDS). Sau quá trình lọc RO, nước có độ dẫn diện nhỏ hơn 10 µS/cm. Đạt yêu cầu cho quá trình xử lý sắp tới.



- Hệ thống EDI: Giai đoạn quan trọng nhất để đưa chất lượng nước đạt tiêu chuẩn là cụm module EDI. Sau quá trình điện phân nước, các ion trong nước sẽ được loại bỏ triệt để lên tới 99%, đưa chất lượng nước thành phẩm đạt điện trở suất trên 15 MΩ•cm.





- Đánh bóng nước DI: Giai đoạn cuối cùng để đưa chất lượng nước đạt điện trở suất tối đa nhất 18.25 MΩ•cm.

 

5. Ưu điểm về mặt công nghệ và giải pháp

- Nước xử lý cuối cùng là nước siêu tinh khiết và đáp ứng yêu cầu khắt khe nhất hiện nay về chất lượng.

- Thiết bị đa dạng về nguồn gốc, nhập khẩu từ các thương hiệu uy tín trên thế giới đã được chứng nhận về chất lượng.

- Nước thải của từng giai đoạn có thể tái sử dụng.

- Vận hành hoàn toàn tự động và tiêu thụ ít điện năng.

- Hướng dẫn và bàn giao công nghệ tận tâm cho kỹ thuật viên của nhà máy, đảm bảo hệ thống luôn được vận hành an toàn và ổn định.

- Dịch vụ kỹ thuật và bảo hành, bảo trì hậu mãi.
